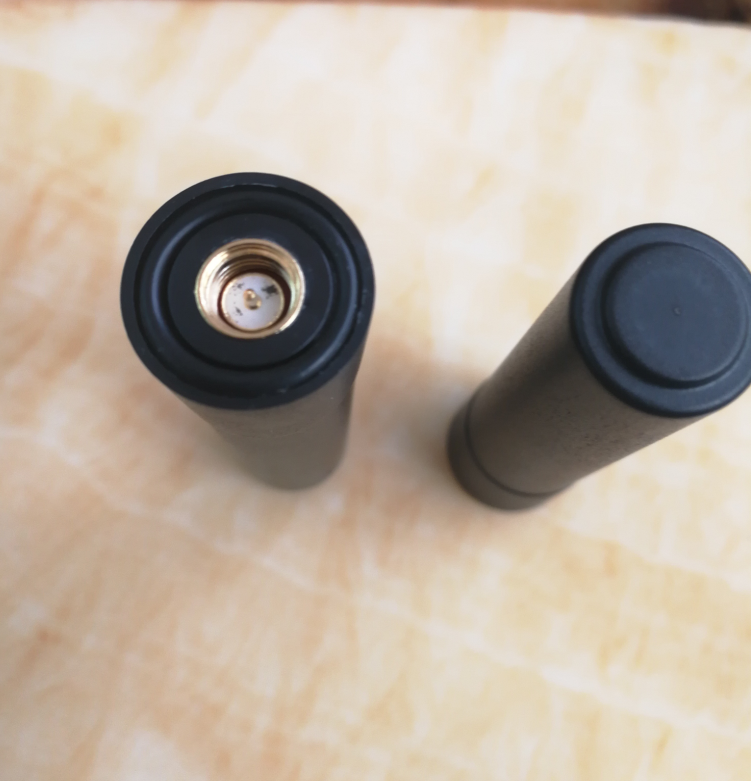

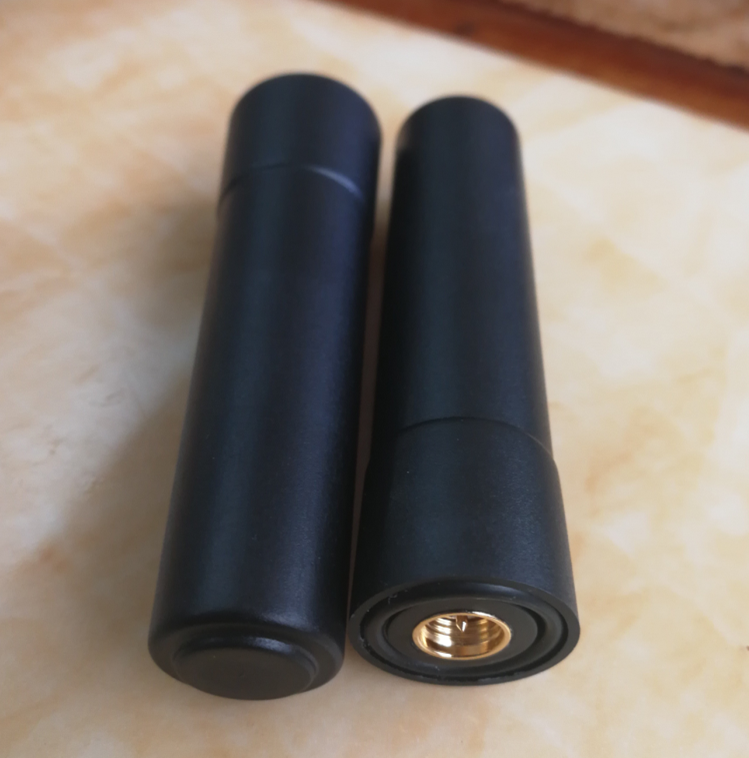

LX1803是專門針對GPS L1 北斗 B1及GLONASS G1設計的三星單頻螺旋天線，該天線采用螺旋全向設計方案，保證天線在不用方向都能收到信號。內置低噪聲放大模塊，采用濾波器濾除干擾信號，保證在惡劣電磁環(huán)境下正常工作。此天線廣泛應用于手持、終端機等導航領域。
- 產品詳細
- 產品咨詢
天線特性
|
頻率范圍 （Frequency Range） |
1550MHz~1615MHz |
|
輸入阻抗 （Impedance） |
50Ohm |
|
極化方式 (Polarization) |
右旋圓極化 (RHCP) |
|
覆蓋角度 (Coverage) |
360° |
|
輸出駐波 (VSWR) |
≤2.0:1 |
|
天線單元增益 （Gain of Antenna） |
2dBi |
低噪聲放大器指標
|
低噪放增益 (LNA Gain) |
18dB(3.3V) |
|
噪聲系數 （Noise Figure） |
≤1.5dB |
|
輸出駐波 (VSWR) |
≤2.0 |
|
輸入駐波 （VSWR） |
≤1.5 |
|
增益平坦度 (Gain Flatness) |
±1dB |
|
輸出P1dB壓縮點（Pout at 1dB Gain Compression Point) |
≥0dBm |
|
工作電壓 (LNA Drain Voltage) |
3~3.3VDC |
|
工作電流 (LNA Current Consumption) |
6±2mA（3V） |
結構特性
|
體積 (Dimension) |
φ18×65.2mm |
工作環(huán)境
|
工作溫度 （Operating Temp.） |
-40℃～+85℃ |
|
存儲溫度 (Storage Temp.) |
-40℃～+85℃ |

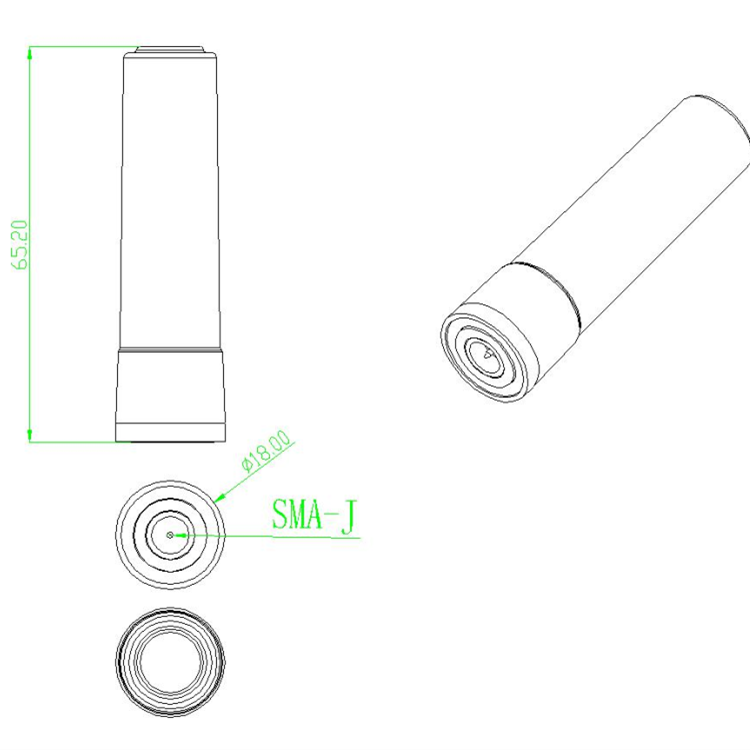

天線尺寸結構圖（單位:mm）
未注尺寸公差±0.2
