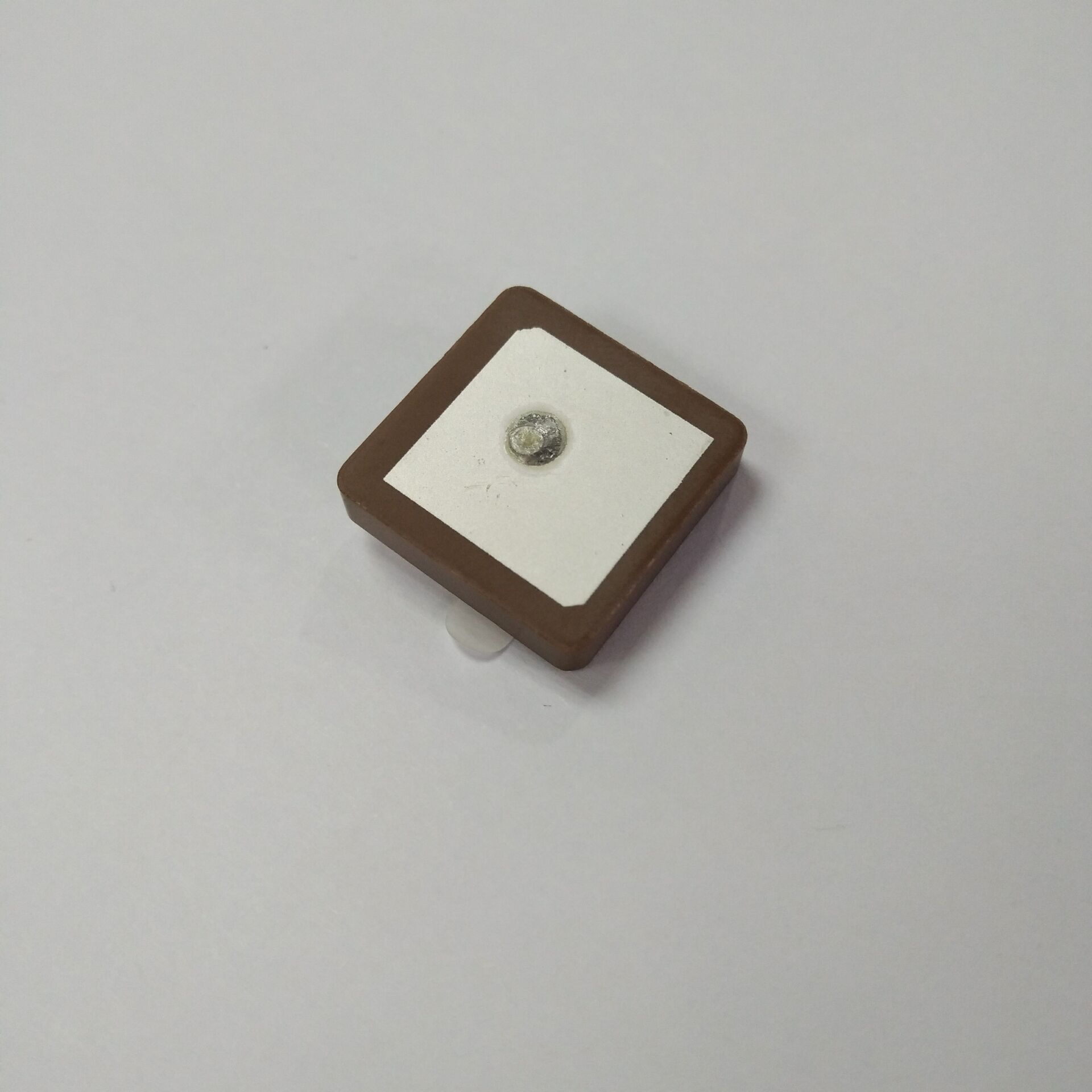

I. 應用:
1-1可應用于汽車電子、車載的定位、導航、防盜、面積測量、監控裝置等設備；
1-2新興電子產品及及消費類電子中如需要加強 GPS和北斗信號的裝置，例如手持導航儀，平板電腦等
II. 電性能:
表一
|
參數 |
規格 |
|
尺寸 |
18.2mm*18.2mm*4mm |
|
頻率 |
1575±3 MHz |
|
帶寬 |
8MHz min. @S11£-10 dB |
|
帶內駐波 |
≤1.5 |
|
天線增益 |
0 dBic（接地面50mm*50mm時） |
|
極化形式 |
R.H.C.P. |
|
軸比 |
3.0 dB Typ. |
|
工作溫度 |
-40oC to +85oC |
|
極限溫度 |
-40oC to +85oC |
|
相對濕度 |
10 to 95% RH |

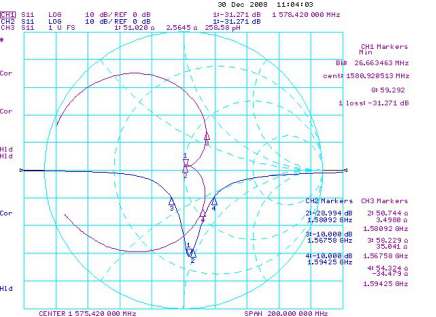

III. Return loss and Smith Chart for Ceramic Patch:
測試設備：E5062A
IV. 結構與材料 Structure and Material
|
號碼 NO. |
名稱 Description |
結構與材料 Structure and Material |
|
1 |
天線基材 Antenna Substrate |
陶瓷介質 Dielectric Ceramics |
|
2 |
引腳 Pin |
銅鍍錫合金 Copper, Tin Plated |
|
3 |
電極 Electrode |
鍍銀 Ag Plated |
|
4 |
接地面 Ground Base |
鍍銀 Ag Plated |
|
5 |
雙面膠 Adhesive type |
3M , T：0.13mm |

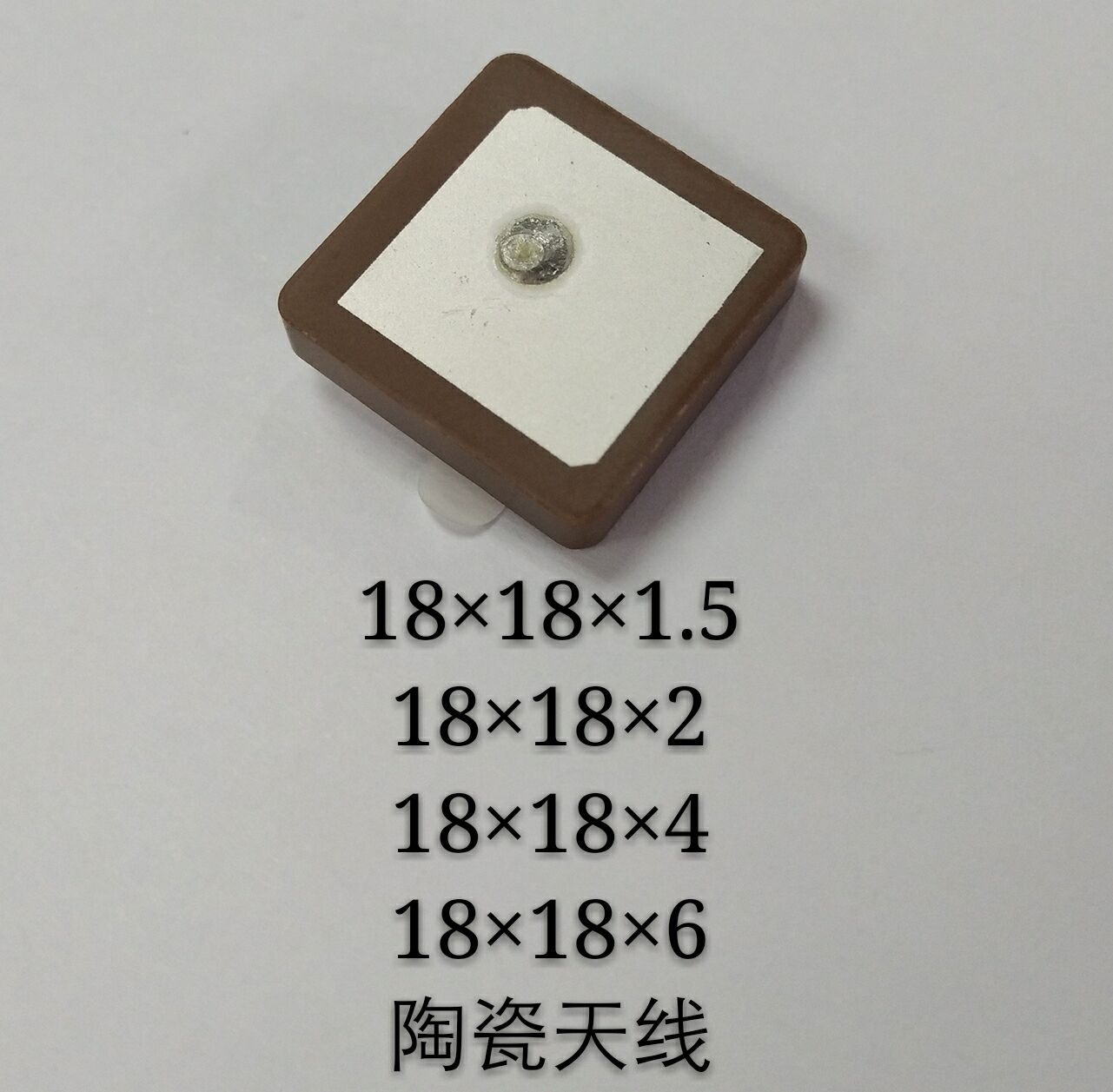

V. 規格尺寸圖
1、L：18.2±0.2mm W：18.2±0.2mm H：4.0±0.1mm
VI. 建議焊接條件

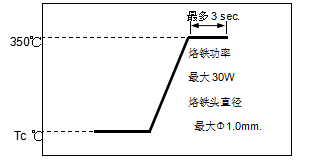

u 手工焊:
l
烙鐵功率：最大30W
l 預熱：150 ℃ / 60 sec.
l 烙鐵頭溫度：最高350℃.
l 焊接時間：最多3 sec.
l 焊錫：Sn/3.0Ag/0.5Cu
l 手工焊：最多1次
